晶振的作用日漸突出，本文章中，香港環保公司將從基于三方面介紹晶振的作用。
2021/3/10 21:19:07 點擊：762
1.如何判斷晶振好壞，
2.石英晶振的運用準則，
3.晶振對于單片機的影響。
一、判別晶振好壞
晶振作為電路中的心臟，具有極其重要的作用，在各種電子產品設備中廣泛應用，如果出現不振就會導致整個設備不能正常工作，工程師要懂得辨認晶振好壞，BF824這是必要及首要條件，那么作為采購當然是也能辨認晶振好壞最好，這樣可以幫助大家更好的采購晶振。那么應該要如何辨認判斷呢?下面大家一起來了解下。
1、將電筆插入插座中(當然是火線)，用一只晶振的腳接觸電筆屁股，另一只腳用手接觸，如果電筆亮，就是好的。
2、用萬用表十K擋檢測，無窮大為良品。
3、替換法。用數字電容表(或數字萬用表的電容檔)測量其電容，一般損壞的晶振容量明顯減小(不同的晶振其正常容量具有一定的范圍，可測量好的得到，一般在幾十到幾百PF)
4、用替換法。晶振很難用萬用表判斷的，正向電阻是無窮大反向電阻也是無窮大。
5、如果有條件呢就用示波器看有無波型。
6、最好的辦法就是在電路中用萬用表量一下它的兩端有沒有工作電壓，若有的話，再有示波器量一下它的頻率，若頻率不對的話，很有可能它壞了。
7、用10K檔量一量有一點阻值是不行的，搖一搖里面有振動是不行的。
8、可以加上電壓和激勵信號，用示波器一測就明白。
9、你可以測測它有沒有輸出，再測是否有控制電壓。
10、若大批篩選的話，可搭一個單管晶體震蕩電路，晶體的兩個端子接個兩孔小插座，作為測試晶振的插孔，用示波器或頻率計測試其輸出信號，還可測得頻率精度;若無這兩種儀器，可自制一個倍壓檢波探頭，整流成一直流電壓再用萬用表1V檔測的震蕩電壓高低，以判斷晶振的好壞及品質。
(1) 挑選經實習證實質量安穩、牢靠性髙、有翻開出路、有超卓諾言的出產廠家的標準 石英晶振，不能選用挑選的或殘次的石英晶振。
(2) 石英晶振的技能功用、質量等級、運用條件等應滿意計劃電路的懇求。
(3) 在滿意功用參數的狀況下，應選用低功耗、低熱阻、低損耗角、高功率增益、高效 益的石英晶振。
(4) 國產石英晶振的優選。首要挑選通過認證斷定的契合國標的石英晶振;通過運用查看的 契合懇求的可以安穩供貨的石英晶振;有成勸運用閱歷契合懇求的別的石英晶振。
(5) 進口石英晶振。國外威望組織的PPL、QPL (質量斷定合格的石英晶振清單，Qualified Product List)中的石英晶振;出產進程中通過嚴厲挑選的髙牢靠石英晶振;通過國內運用查核契合懇求的髙質量的石英晶振。

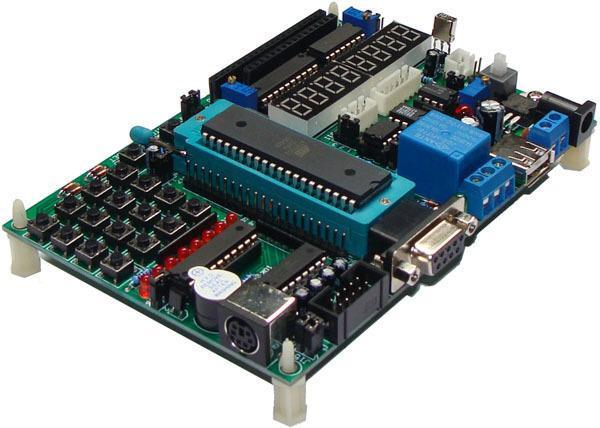

三、晶振對于單片機的影響
單片機晶振就是單片機內部電路產生單片機所需的時鐘頻率的電子元件，單片機晶振提供的時鐘頻率越高，那么單片機運行速度就越快，單片機接的一切指令的執行都是建立在其晶振提供的時鐘頻率。由此可見單片機中晶振的重要性了。通常一個單片機系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，我們可以通過電子調整頻率的方法保持同步。單片機系統中晶振的主要作用就是為系統提供基本的時鐘信號，晶振通常與鎖相環電路配合使用，來提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。
所以說，單片機中沒有了晶振，也就沒有時鐘周期，沒有時鐘周期，就無法執行程序代碼，單片機就無法工作，程序也就無法燒入。因為單片機工作時，是一條一條地從RoM中取指令，然后逐步執行。我們把單片機訪問一次存儲器的時間稱之為一個機器周期，這是一個時間基準?！獋€機器周期包括12個時鐘周期。如果一個單片機選擇了12MHZ晶振，它的時鐘周期是1/12us，它的一個機器周期是12×(1/12)us，也就是1us。機器周期不僅對于指令執行有著重要的意義，而且機器周期也是單片機定時器和計數器的時間基準。若一個單片機選擇了12MHZ的晶振(這個晶振可以是49S的插件晶振，也可以是貼片晶振)，那么當定時器的數值加1時，實際經過的時間就是1us，這就是單片機的定時原理。
